Der Max Blank Kamineinsatz KE12 AM ist ideal für den Austausch von bestehenden Kaminsystemen. Mit effizienter Heiztechnik und modernem Design bietet er angenehme Wärme und lässt sich nahtlos in verschiedene Wohnstile integrieren. Einfach zu installieren, ist er die perfekte Lösung für eine moderne Heizsystem-Optimierung.
Produkt anfragenKE 12 AM, Kamineinsatz ideal für den Austausch
Daten und Fakten
Technische Daten
| Außenmaße | siehe Zeichnungen |
| Einbaumaße | siehe Zeichnungen |
| Feuerraummaße | H x B x T 31 x 27 x 36 cm |
| Feuerscheibe | H x B 45 x 20 cm |
| Tür | H x B 60 x 35 cm |
| Lufteintrittsöffnung | Ø 1070 cm² |
| Luftaustritsöffnung | Ø 1275 cm² |
| Rauchrohrabgang nach oben | Ø 15 cm |
| Zuluftstutzen | Ø 12,5 cm |
| Höhe bis Rauchrohrabgang | 77,5 cm |
| Gesamtgewicht | 166 - 174 kg |
| Gewicht Schamotte | 53 kg |
Daten für Scheitholz / Holzbriketts
| Nennwärmeleistung | 7,5 kW |
| Raumwärmeleistung | 7,5 kW |
| Abbrandmenge bei Nennlast | 2,24 kg/h |
| Wirkungsgrad | 83% |
| Abgasmassestrom | 6,83 g/s |
| Abgastemp. a. Stutz. | 266° C |
| Mindestförderdruck | 12 Pa |
| CO (13%O2) | 0,042 % |
| CO (13%O2) | 520 mg/m³ |
| Staub (13%O2) | 32 mg/m³ |
| NOx (13%O2) | 121 mg/m³ |
| OGC (CxHy) (13%O2 | 22 mg/m³ |
Daten für Scheitholz / Holzbriketts mit Nachheizkasten
| Nennwärmeleistung | 8,0 kW |
| Raumwärmeleistung | 8,0 kW |
| Abbrandmenge bei Nennlast | 2,2 kg/h |
| Wirkungsgrad | 91% |
| Abgasmassestrom | 6,83 g/s |
| Abgastemp. a. Stutz. | 266° C |
| Mindestförderdruck | 12 Pa |
| CO (13%O2) | 0,045 % |
| CO (13%O2) | 562 mg/m³ |
| Staub (13%O2) | 29 mg/m³ |
| NOx (13%O2) | 116 mg/m³ |
| OGC (CxHy) (13%O2 | 24 mg/m³ |
Daten zur Berechnung von keramischen Zügen
| Abgasmassenstrom | 10,75 g/s |
| Abgastemperatur am Stutzen | 477° C |
| Mindestförderdruck | 17 Pa |
| Feuerungsleistung | 18 kW |
- Abgangsstutzen 150 mm, auf Wunsch folgende Stutzen Wählbar: Ø 145 mm, Ø 160 mm, Ø 180 mm
- Außenluftanschluss Ø 125 mm möglich und vorbereitet und kann über den Brennraum angeschlossen werden
- Türanschlag auch auf der Baustelle wechselbar (hierzu wird jedoch ein anderer Türgriff benötigt)
- Einschubrollen zur einfacheren Montage

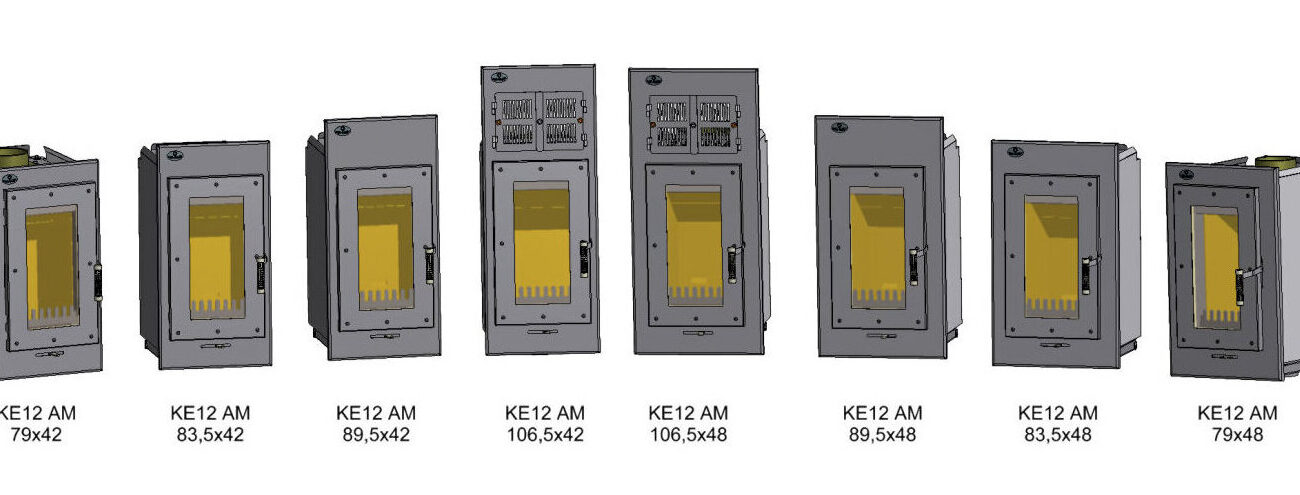

Anbaurahmen
| Anbaurahmen H 79 x B 42 cm | Einfachverglasung und Doppelverglasung erhältlich |
| Anbaurahmen H 83,5 x B 42 cm | Einfachverglasung und Doppelverglasung erhältlich |
| Anbaurahmen H 89,5 x B 42 cm | Einfachverglasung und Doppelverglasung erhältlich |
| Anbaurahmen H 106,5 x B 42 cm | Einfachverglasung und Doppelverglasung erhältlich |
| Anbaurahmen H 79 x B 48 cm | Einfachverglasung und Doppelverglasung erhältlich |
| Anbaurahmen H 83,5 x B 48cm | Einfachverglasung und Doppelverglasung erhältlich |
| Anbaurahmen H 89,5 x B 48 cm | Einfachverglasung und Doppelverglasung erhältlich |
| Anbaurahmen H 106,5 x B 48 cm | Einfachverglasung und Doppelverglasung erhältlich |
Anbaurahmen sind in Sonderfarben und -größen auf Anfrage erhältlich!
