Der Max Blank Pellet-Systemeinsatz KO9 ist eine innovative Lösung für stromloses Heizen. In den Brennraum integriert, ermöglicht dieser Einsatz eine effiziente Pelletbefeuerung ohne jegliche Stromversorgung. Das macht den Pellet-Systemeinsatz ideal für alle, die zuverlässige Wärme eines Kaminofens mit den Vorteilen der Pelletheizung kombinieren möchten – ganz unabhängig von externen Energiequellen.

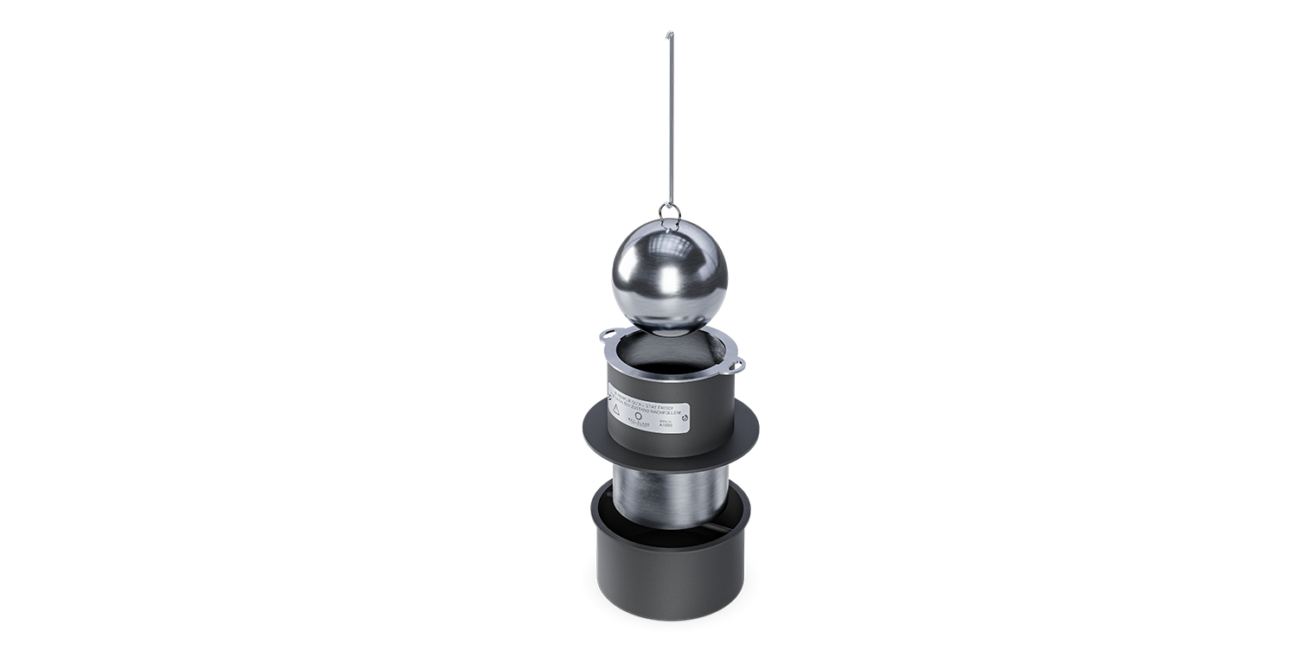

Produkt anfragenPellet-Systemeinsatz KO6
Daten und Fakten
Technische Daten
| Höhe Pelletbox | 21 cm |
| Ø Pelletbox | 15 cm |
| Gewicht Pelletbox | 1,6 kg |
| Gesamtgewicht (incl. Montageteile) | 5,7 kg |
Prüfwerte nach DIN EN 13240 (Für Modell Dijon S/L)
| Max. Füllmenge Pellet Ø 6mm | 2,2 kg |
| Nennwärmeleistung | 7,0 kW |
| Raumwärmeleistung | 7,0 kW |
| Zulässige Brennstoffe | Holzpellet Ø 6 mm |
| Brenndauer | 71 min |
| Wirkungsgrad | 84,8 % |
| CO (13%O2) | 594 mg/m³ |
| CO (13%O2) | 0,048 % |
| NOx (13%O2) | 98,1 mg/m³ |
| CxHy (13%O2) | 13,7 mg/m³ |
| Staub (13%O2) | 17,2 mg/m³ |
| Leistungsdaten mit Rauchrohrlänge | 100 cm |
Prüfwerte nach DIN EN 13240 (Für Modell Frankfurt/München)
| Max. Füllmenge Pellet Ø 6mm | 2,2 kg |
| Nennwärmeleistung | 6,4 kW |
| Raumwärmeleistung | 6,4 kW |
| Zulässige Brennstoffe | Holzpellet Ø 6 mm |
| Brenndauer | 77 min |
| Wirkungsgrad | 84,3 % |
| CO (13%O2) | 312 mg/m³ |
| CO (13%O2) | 0,025 % |
| NOx (13%O2) | 101,2 mg/m³ |
| CxHy (13%O2) | 20,6 mg/m³ |
| Staub (13%O2) | 17,4 mg/m³ |
| Leistungsdaten mit Rauchrohrlänge | 50 cm |
Daten zur Schornsteinberechnung nach EN 13384 (Für Modell Dijon S/L)
| Abgasmassenstrom | 9,40 g/s |
| Abgastemperatur am Stutzen | 220 °C |
| Mindestförderdruck | 12 Pa |
Daten zur Schornsteinberechnung nach EN 13384 (Für Modell Frankfurt/München)
| Abgasmassenstrom | 11,89 g/s |
| Abgastemperatur am Stutzen | 195 °C |
| Mindestförderdruck | 12 Pa |
Sicherheitsabstände zu brennbaren Bauteilen
| Abstand Hinten | 37 cm |
| Abstand Hinten mit Promat-Isolierung (Promasil 950 KS-Platten, Stärke 4 cm) oder ähnliche | 18 cm |
| Abstand Seitlich | 37 cm |
| Abstand Seitlich mit Promat-Isolierung (Promasil 950 KS-Platten, Stärke 4 cm) oder ähnliche | 18 cm |
| Abstand Srahlungsbereich | 80 cm |
Nähere Angaben zu Sicherheitsabständen siehe „Montage-Anleitung“ ihres Kaminofens
Sofern die Feuerstätte im Holz- und Pelletbetrieb verwendet wird, so sind die jeweils
größeren Sicherheitsabstände zu brennbaren Baustoffen zu übernehmen
Hinweis zu Schornsteinbemessung
Der Nachweis, dass die Abgase der Feuerstätten bei allen bestimmungsgemäßen
Betriebszuständen einwandfrei ins Freie abgeleitet werden ist nach DIN EN 13384-1 bzw.
DIN EN 13384-2 zu führen. Dabei sind Berechnung für den jeweiligen Brennstoff
durchzuführen und die Ableitbedingungen zu überprüfen. Für die feuerungstechnische
Bemessung der Abgasanlage gelten die Tripelwerte aus den Typprüfungen mit dem
jeweiligen Brennstoff. Für Feuerstätten, die nur jeweils mit einem Brennstoff (entweder
Scheitholz oder Pellet) betrieben werden, ist die Berechnung nur mit diesem
durchzuführen.
Ausschließlich Holzpellets nach DIN EN 14961-2 (A1) zugelassen
